1. Этот патрон можно использовать в двух конфигурациях: внутреннее расширение или внешний зажим.
2. Конструкция изготовлена из термообработанной стали, балансирован и не оказывает нагрузки на подшипник шпинделя, выдерживает высокую скорость вращения, длительный срок службы и низкий рост набор температуры.
3. Двунаправленная сила используется для открытия цанги и предотвращения заклинивания материала. Когда подача воздуха прерывается, патрон находится в самоблокирующемся состоянии.
4. Прямое фланцевое соединение со шпинделем, простая и быстрая установка, возможность подключения к системе управления станком через трехточечный комбинированный воздушный клапан.
5. Быстрая замена цанги позволяет облегчить замену продукта. Цанга не втягивается, и рабочую длину заготовки можно контролировать.
6. Точность корпуса составляет 0,01 мм.
Применимость:
1. Токарный станок с ЧПУ, токарный станок, шлифовальный станок, индексный стол с работой по 4/5 осям.
2. Токарная обработка серийных заготовок.
| Параметры | ||||||
| Модель\Параметры |
Макс. скорость вращения (об/мин) |
Ход поршня |
Усилие зажима (кг/см²) |
Рабочее давление (кг/см²) |
Макс. внутренний диаметр патрона (мм) |
Вес (кг) |
| JAB-15 | 4000 | 4 | 3 | 38 | 15 | 3.2 |
| JAB-25 | 4000 | 4 | 3 | 38 | 25 | 9.5 |
| JAB-40 | 4000 | 4 | 4.5 | 38 | 40 | 13.5 |
| JAB-60 | 4000 | 4 | 7.8 | 38 | 60 | 20.35 |

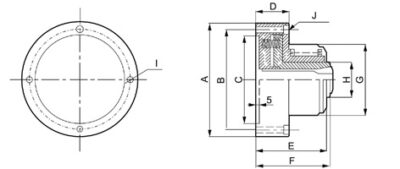

| Размеры (мм) | ||||||
| Модель\Размеры | A | B | C (H6) |
D | E | F |
| JAB-15 | 100 | 84 | 70 | 40 | 82 | 85 |
| JAB-25 | 167 | 147 | 130 | 48 | 103 | 108 |
| JAB-40 | 187 | 168 | 150 | 50 | 118 | 122 |
| JAB-60 | 220 | 203 | 170 | 55 | 125 | 130 |
