1. Высокоскоростной, малый вес, большое сквозное отверстие позволяющее обрабатывать длинные заготовки.
2. Компактная форма снижают нагрузку на шпиндель станка.
3. Благодаря встроенному «обратному клапану» эффективно предотвращается вылет заготовок во время резкого падения давления, а также обеспечивает стабильный зажим заготовок. Безопасный и надежный.
4. Высокая скорость, длительный срок службы, все внутренние детали ведущих производителей.
5. Поворотные цилиндры могут быть настроены в соответствии с требованиями заказчика.
| Параметры | |||||||
| Модель\Параметры | Площадь поршня (см²) | Максимальное число оборотов (об/мин) | Максимальное рабочее давление MПa(кгс/см2） | GD2 (кг.м²) | Объем дренажа масла | Вес (кг) |
|
| Рабочая
сторона |
Тыльная
сторона |
||||||
| TK536 | 70.7 | 62.8 | 9200 | 4.5(45) | 0.05 | 2.5 | 7.7 |
| TK646 | 99.1 | 88 | 8000 | 4.5(45) | 0.06 | 3 | 7.5 |
| TK646(S) | 99.1 | 88 | 8000 | 4.5(45) | 0.06 | 3 | 7.5 |
| TK852 | 135.3 | 125 | 6500 | 4.5(45) | 0.11 | 3.9 | 11.8 |
| TK1075 | 179.5 | 163.5 | 5500 | 4.5(45) | 0.24 | 4.2 | 21.5 |

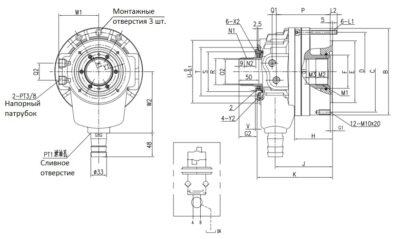

| Модель\Размеры | A | B | C | D | E (h7) | F | G1 max. | G
min. |
G2 max. | G2 min. | H | J | K | L1 | L2 | M1 | M2 | M3 |
| TK536 | 105 | 142 | 115 | 124 | 100 | 48 | 15 | 0 | 27 | 12 | 65 | 94 | 150 | M8×70 | 14 | M42×1.5 | 25 | 15 |
| TK646 | 125 | 165 | 140 | 140 | 120 | 65 | 15 | 0 | 28 | 13 | 58 | 96 | 141 | M8×65 | 15 | M55×2 | 25 | 15 |
| TK646(S) | 125 | 165 | 130 | 147 | 100 | 65 | 15 | 0 | 28 | 13 | 68 | 86 | 153 | M8×75 | 15 | M55×2 | 30 | 15 |
| TK852 | 150 | 185 | 170 | 165 | 130 | 70 | 20 | 0 | 30 | 10 | 73 | 102 | 164 | M8×75 | 12 | M60×2 | 30 | 15 |
| TK1075 | 175 | 215 | 190 | 195 | 160 | 95 | 25 | 0 | 29 | 14 | 84 | 131 | 181 | M10×90 | 20 | M85×2 | 35 | 15 |
| Модель\Размеры | N1 | N2 | O | 01 H8 | 02 H8 | P | Q1 | Q2 | R g7 | T | U | V | W1 | W2 | X1 | X2 | Y1 | Y2 |
| TK536 | M44×1.5 | 28 | PT1/4 | 38 | 36 | 104 | 7 | 34 | 42 | 73 | 98 | 2 | 66 | 106 | 54 | M5×8 | 83 | M5×6 |
| TK646 | M52×1.5 | 24 | PT3/8 | 50 | 46 | 96 | 7 | 36 | 50 | 90 | 116 | 2 | 79 | 119 | 63 | M6×8 | 98 | M5×6 |
| TK646(S) | M52×1.5 | 24 | PT3/8 | 50 | 46 | 108 | 7 | 36 | 50 | 92 | 116 | 2 | 79 | 119 | 63 | M6×8 | 98 | M5×6 |
| TK852 | M58×1.5 | 25 | PT1/2 | 55 | 52 | 113 | 8 | 40 | 56 | 97 | 128 | 2 | 82 | 133 | 72 | M6×8 | 110 | M5×6 |
| TK1075 | M84×2 | 30 | PT1/2 | 80 | 75 | 126 | 10 | 46 | 81 | 125 | 163 | 2 | 98 | 160 | 98 | M6×8 | 155 | M6×8 |
